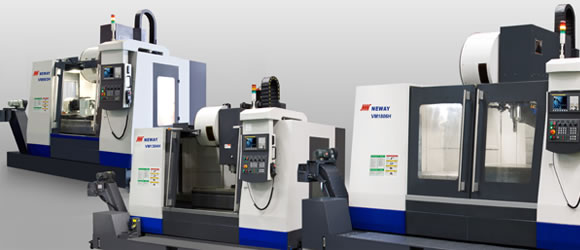

美國紐威加工中心
產品概況
該系列加工中心整機采用立柱固定，十字滑臺移動結構，導軌采用硬軌系列，切削吃刀量大，剛性好，特別適合重切削。該系列機床能夠精確高效完成各種復雜凸輪、樣板、壓模、弧形等典型零件自動加工，廣泛應用于各類通用機械、零件、注塑模具、鑄造鋼模等批量生產加工，是五金、模具制造、電子、軍工等行業理想的數控加工設備。
產品特征
01、強力切削主軸
進口高速主軸單元，自動恒溫循環油冷卻系統，選配德國進口的ZF減速箱。
02、進口絲杠、軸承
高精度絲杠，長壽命軸承。
03、高剛性滑動導軌
鑄鋼淬火導軌+塑料貼塑導軌，精度保持性好，強力切削性能優。
04、第四軸選配
配置第四軸數控轉臺，提高提高加工中心的加工能力。
技術參數
| 名 稱 | 單位 | VM903HR/SR | VM1103HR/SR | VM1204HR /RZ(齒輪傳動) | VM1304HR /RZ(齒輪傳動) | VM1506HR /RZ(齒輪傳動) | VM1706HR /RZ(齒輪傳動) | |
| 工作臺 | 工作臺尺寸 | mm | 950×520 | 1100×520 | 1250×600 | 1350×600 | 1500×800 | 1700×800 |
| 工作臺最大載荷 | kg | 600 | 750 | 1000 | 1000 | 1250 | 1500 | |
| 行程 | 三軸行程X/Y/Z | mm | 850/520/560 | 1000/520/560 | 1050/600/600 | 1200/600/600 | 1350/800/680 | 1500/800/680 |
| 主軸端面至工作臺面距離 | mm | 150～710 | 150～710 | 150～750 | 150～750 | 150～830 | 150～830 | |
| 主軸中心至立柱導軌面距離 | mm | 590 | 590 | 665 | 665 | 868 | 868 | |
| 快移速度 | 三軸快移速度X/Y/Z | m/min | 20/20/18 | 20/20/18 | 20/20/18 | 20/20/18 | 18/18/15 | 18/18/15 |
| 主軸 | 主電機功率 | Kw | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18.5 | 15/18.5 |
| 主軸最高轉速 | rpm | 8000 | 8000 | 8000/6000 | 8000/6000 | 6000/4500 | 6000/4500 | |
| 主軸錐孔 | 7:24錐度 NO.40 | 7:24錐度 NO.40 | 7:24錐度 NO.40 | 7:24錐度 NO.40 （選配7:24錐度 NO.50） | 7:24錐度 NO.50 | 7:24錐度 NO.50 | ||
| 刀庫 | 刀庫容量（圓盤式） | 把 | 24 | 24 | 24 | 24 | 24 | 24 |
| 刀柄型式 | MAS403 BT40 | MAS403 BT40 | MAS403 BT40 | MAS403 BT40 | MAS403 BT50 | MAS403 BT50 | ||
| 最大刀具直徑/長度/重量 | mm/mm/Kg | Φ78/300/8 | Φ78/300/8 | Φ80/300/8 | Φ80/300/8 | Φ110/350/15 | Φ110/350/15 | |
| 換刀時間（刀對刀） | s | 1.8 | 1.8 | 1.8 | 1.8 | 2 | 2 | |
| 加工能力 | 鉆孔（正火中碳鋼） | mm | Φ40 | Φ40 | Φ45/Φ65 | Φ45/Φ65 | Φ50/Φ80 | Φ50/Φ80 |
| 攻絲（正火中碳鋼） | mm | M20 | M20 | M24/M50 | M24/M50 | M30/M60 | M30/M60 | |
| 銑削（正火中碳鋼） | cm3/min | 200 | 200 | 250/360 | 250/360 | 300/420 | 300/420 | |
| 機床精度 | 定位精度（X/Y/Z） | mm | 0.02/0.015/0.015 | 0.02/0.015/0.015 | 0.02/0.015/0.015 | 0.02/0.015/0.015 | 0.025/0.020/0.015 | 0.025/0.020/0.015 |
| 重復定位精度（X/Y/Z） | mm | 0.01/0.008/0.008 | 0.01/0.008/0.008 | 0.01/0.008/0.008 | 0.01/0.008/0.008 | 0.012/0.010/0.008 | 0.012/0.010/0.008 | |
| 數控系統 | FANUC 0i-MD(H系列）/FANUC 0i-mate-MD(S系列） | |||||||
| 自動排屑器 | 側排標配 | 側排標配 | 側排標配 | 側排標配 | 側排標配 | 側排標配 | ||
| 機床重量 | kg | 6000 | 7000 | 8000 | 9000 | 11000/11300 | 13000/13300 | |
| 注：滑動導軌結構可選配Mitsubishi M70A數控系統。 | ||||||||
