測長儀

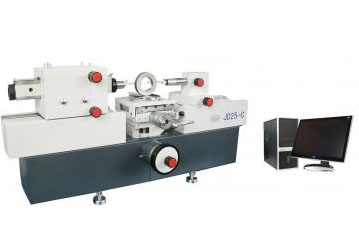

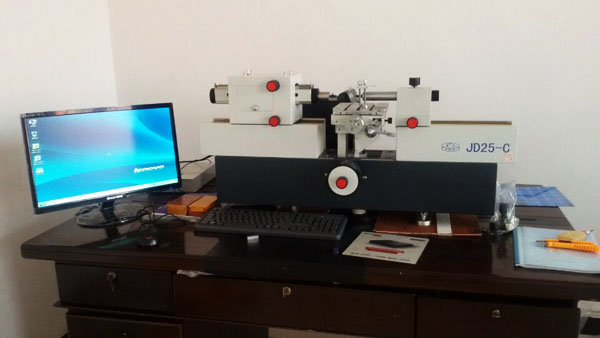

新天光學測長儀
主要用于測量比例閥先導閥， 減壓閥， 梭閥等精密件的外螺紋及內螺紋中徑等參數
光學計用于對工件快速比對測量，測長儀對工件在可以小范圍內絕對測量，大范圍相對測量。測長機用于超長工件的測量。根據結構的不同，端度儀器可以分為立式和臥式。根據采用技術的不同，端度儀器可以分為投影讀數式、數碼式、光柵式、激光式。
端度儀器測量典型產品：
外尺寸測量：平行平面類零件，如：量塊；球形面類零件，如：量棒、鋼球的檢測；
柱形面類零件，如：圓柱體、軸承；以及外螺紋中徑檢測。
內尺寸測量：平行平面類，如：卡板；孔徑類，如：環規；以及內螺紋中徑等。
端度儀器帶有多種附件，合理利用各種附件可使各種端度儀器的測量應用更廣泛。
技術參數：
萬能工作臺：
安裝面積（mm ）：160×160
高度調節范圍：0~100
橫向行程：25mm
繞Y軸傾斜：±3°
工作臺轉動：±4°
工作臺承重：10kg
測帽內徑配合尺寸：φ6H7
測帽桿與測帽內徑
配合的外徑尺寸：φ6g6
測量范圍
外尺寸：絕對測量0—100，相對測量0—670
內尺寸：使用小測鉤（最大伸入深度12，最大臂厚50）時， 10~400
使用大測鉤（最大伸入深度50，最大臂厚85）時，30~370
用電測測鉤：1~60
用萬能測鉤：14~112
內螺紋中徑測量：
使用小測鉤時（螺紋小徑13~30）
使用大測鉤時〔螺紋小徑31-（70-臂厚）×2〕
螺距：0.5~6
外螺紋中徑測量：
最大200，螺距：1~6
測量力(N)：0、1.5、2.5
數字顯示當量：0.0001mm
儀器示值變動性：外尺寸測量時，2σ≤0.3μm
內尺寸測量時，2σ≤0.5μm
儀器準確度（20℃±0.2℃時）
儀器使用環境：室溫20℃±0.5℃，相對濕度≤60%RH
儀器質重：150kg
儀器外形尺寸：長960X寬390X高450
